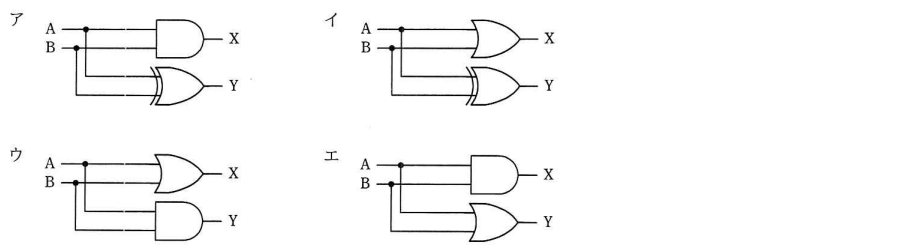

1桁の2進数A，Bを加算し，Xに桁上がり，Yに桁上げなしの和(和の1桁目)が得られる論理回路はどれか。
解答 ア
【頭の準備体操】
論理和は，入力が少なくとも一方が１ならば，出力が1
論理積は，入力の両方が1ならば，出力が1
排他論理和は，入力が異なれば，出力が1
論理回路を真理値表にまとめると，次のようになる。
| A | B | X | Y |
| 0 | 0 | 0 | 0 |
| 0 | 1 | 0 | 1 |
| 1 | 0 | 0 | 1 |
| 1 | 1 | 1 | 0 |
| A | B | X |
| 0 | 0 | 0 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
| A | B | Y |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 1 |
| 1 | 1 | 0 |
